Aux Mazda 3 своими руками

Содержание

Многие любители автомобиля мазда три сталкиваются с такой проблемой, как отсутствие своего aux выхода, который позволяет подключать к магнитоле такие источники звука как мобильные телефоны, ноутбуки, плееры и другое. Подключить aux к магнитоле maxda 3 своими руками не так и сложно. Для этого нужно всего лишь немного времени, подручные средства и желание. Главным преимуществом является то, что вам не потребуется для этого много финансовых затрат.

Необходимость AUX входа

В современном мире люди привыкли хранить музыку на телефонах, планшетах, usb накопителях и других мобильных устройствах. Не имея на автомагнитоле usb порта, можно использовать аукс вход, что позволит считывать звук с ваших устройств.

Что такое AUX вход?

Аукс вход являет собой порт, используемый для подключения к аудиосистеме вашего автомобиля любых внешних источников звука.

Способы подключения

Существует несколько способов подключения аукс входа, одни из них требуют пайки, для других она не нужна. Ниже рассмотрим некоторые варианты.

Вариант 1.

  • Необходимые вещи:
  • Плата от компьютера имеющая выход под наушники;
  • Кабель для подключения платы;
  • Мультиметр;
  • Провод minijack to minijack;
  • Стяжки;
  • Двухсторонний скотч.
  • Процесс подключения

Магнитола снимается достаточно легко и быстро. Для этого нужно открутить 2 самореза, которые спрятаны под декоративной накладкой. После этого можно доставать магнитолу. Делаем следующее:
Используем 6-ти или 8-ми пиновый коннектор от нашей материнской платы, перемычку от винчестера и кабель;
Проводим соединение кабеля со штекером. С и Е соединяем с правым и левым каналами, а D, F и G между собой и обматываем кабель. К и М следует соединить перемычкой;
Производим подключение;

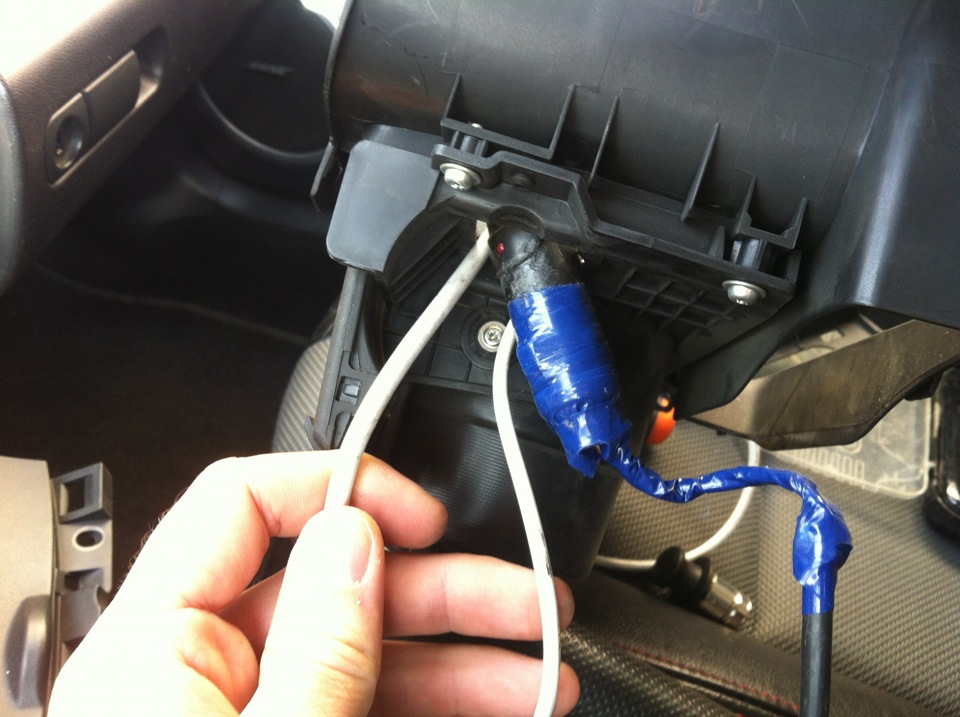

Выводим наш штекер или в пепельницу, или в бардачок, как удобнее. Готовый аукс вход можно задействовать нажатием кнопки AUX.

Советуем прочитать:  Зеркала Мазда 3: Без оглядки назад

Процесс активации aux входа

Производим обрезание ненужной части кабеля;к магнитоле подключаем один конец.
На плате прозваниваем пины и определяем землю на правом и левом каналах.

Подключаем провода от магнитолы;
На качественный двухсторонний скотч в углублении магнитолы закрепляется плата, дабы не было дребезжания. В разъем платы подключается провод minijack. С помощью стяжки обжимаем изоляцию провода. В любое удобное место салона автомобиля выводим свободный конец minijack. Таким местом может послужить подстаканник.

Проведя все эти манипуляции можно смело подключать свой источник звука и наслаждаться любимой музыкой.

Вариант 2

Снимаем магнитолу и находим разъем, находящийся в правом нижнем углу;
Берем самый обычный 40-ка жильный шлейф и разделяем его на половину при помощи кусачек. Его колодка замечательно входит в разъем, что позволяет исключить короткое замыкание при проведении пайки;
Прозваниваем кабель;

Подключаем кабель имеющий разъем под наушники.

Вариант 3

Вариант подойдет для обычной CD магнитолы имеющей кнопку MEDIA.
Производим подключение к разъему находящемуся с правой стороны:
При помощи перемычки соединяем пины А и D, что сделает вход и кнопку активными;
Производим подключение классического стерео входа к пинам – правый + G, левый +Е, правый – О, левый – N. Сделать это можно припаяв, с одной стороны, контакты от CD-ROM к проводу. После этого соединяем их.
JECK 3,5 припаиваем к другой стороне провода;

Возвращаем все назад в автомобиль, выводя провод в любом удобном месте.

Любой из вышеперечисленных вариантов позволит вам свободно наслаждаться любимой музыкой, которая содержится на ваших мобильных устройствах, не затратив на это много денег и времени.
